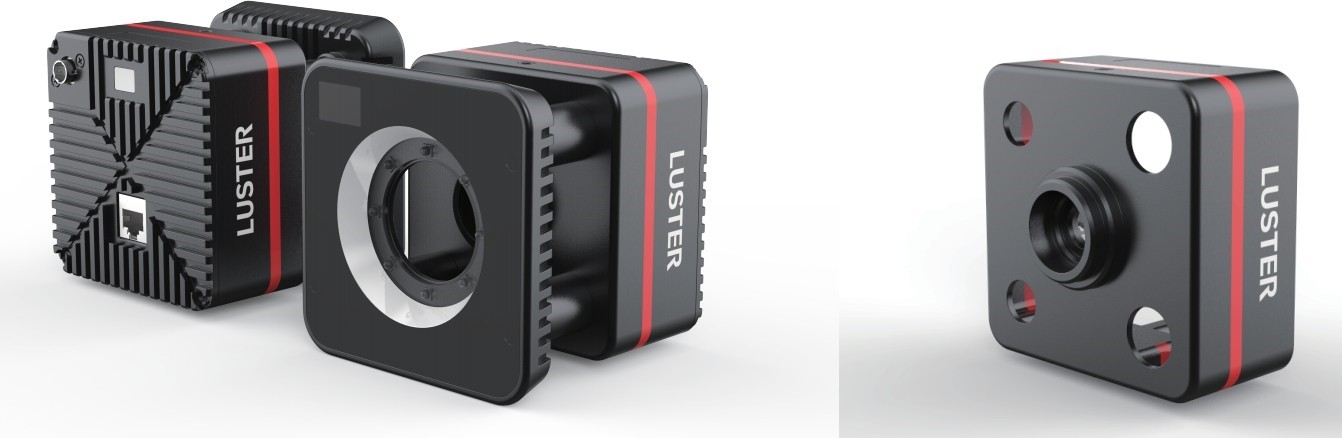

Swift系列300万分辨率运动捕捉相机首页 > 产品中心

红外光学追踪系统，避免白光干扰，内置近红外 LED 灯，波长 850nm
300 万分辨率，最大支持 83 °水平视场角，最大帧率 180fps，满足大视野高速高精度场景的拍摄

- 红外光学追踪系统，避免白光干扰，内置近红外 LED 灯，波长 850nm

- 300 万分辨率，最大支持 83 °水平视场角，最大帧率 180fps，满足大视野高速高精度场景的拍摄

详情介绍：

运动捕捉相机	参数描述
型号	Swift30
分辨率	2K*1.5K
满帧速	180fps
视场角	83°×64°、57°×39°
支持镜头	4mm，6mm，C 口，1/1.8’’
镜头畸变率	＜2%
LED 补光灯	波长 850nm，亮度可调整范围50～1000us，步长0～8可调
追踪距离	14mm 标记点的最大检测距离是10米、16米
功率	30W
工作状态指示	LED 数码管显示相机编号
	LED 环形灯指示相机的运行状态
	相机后面板具备一个 LED 灯，用于指示工作状态（上电、初始化、脱机、错误、采图模式等状态）
多相机帧同步	支持 esync 设备进行帧同步
	支持指定系统中的某一台相机作为同步设备
	时间戳功能，记录帧采集时间
多相机同时预览	支持多相机同时预览功能
供电（交换机）	802.3af（PoE）、802.3at（PoE+）、802.3bt（PoE++）
工作温度	0~50℃
湿度范围	25%~80%非凝露
IP 等级	IP65

实现功能	特性描述
标记点计算	输出视野中 Mark 点坐标、圆度、面积等信息
	二值化阈值设置
	利用 FPGA 实时圆点探测分析处理，处理时间小于 3ms
	可以设置 MASK 区域，此区域内的图像不参与标记点运算，防止环境干扰
图像输出模式	图像格式支持标记点（object）模式、原图、二值化图像调试模式
恢复出厂设置	指令可以复位相机用户设置为相机默认出厂设置
基本功能	支持相机管理和相机控制功能
	支持采集图像输出功能
	支持帧同步曝光控制功能
	支持网口在线 FW 更新
	提供相机实时采图、设置参数例程 demo
精度要求	重复检测精度峰峰值 0.25 像素
	图像处理时间小于 3ms
	能满足 10m/s 的运动速度拍摄。
系统兼容性	系统最多支持 100 台相机
	操作系统兼容 Windows7/10
	支持多相机串联同步

相机	参数描述
型号	Swift 30
分辨率	2048×1536
帧速率	300FPS
视场角	57°×39°
支持镜头	6mm，C 口
光源	波长850nm红外，亮度可调
追踪距离（m）	20m
接口	POE/GigE
延迟（ms）	0.1ms
快门	全局快门
快门速度	15～33000us
图像处理模式	Object RAW Binarization
工作状态指示	LED 数码管显示相机编号
	LED 环形灯指示相机的运行状态
	相机后面板具备一个 LED 灯，用于指示工作状态（上电、初始化、脱机、错误、采图模式等状态）
