Photron-SAZ

针对所有图像分析，不断进化的FASTCAM系列。
自主开发的高ISO感光度CMOS传感器。
ISO高感光度性能可广泛应用于燃烧、流体、微小物体观察等多种领域。

产品介绍
产品参数
产品应用
资料下载

■ FAST Drive (1TB)※1

通过连接

SA-Z以超高速保存拍摄数据的装卸式存储媒介。
将8GB数据保存至计算机所需的时间从经由Gigabit Ethernet的约
280秒※2提高至最快10秒※2。在需要反复拍摄的场景或拍摄时间有
限的场景中发挥显著效果。
※1　FAST Drive对应机型可使用的选配件。
※2　128×128分辨率时。保存时间随分辨率、数据格式等而变。

■ FAST Dock ※1
将FAST Drive连接至计算机的中继装置。

通过

USB3.0

实现

与计算机之间的高速数据通信。

像素	1.024×1.024像素　C-MOS传感器
最高拍摄速度（全帧）	20.000fps
最高拍摄速度（分帧）	224,000fps
最短曝光時間	159nsec ※1
像素大小	20µm
灰度色标	单色：AD转换12bit/彩色：AD変換36bit(RGB各12bit)
内存容量	可选8、16、32、64GB
镜头接口	F接口(针对G型镜头)、C接口、EF接口(选配件)
触发模式	开始，中心，结束，手动，随机，随机复位，随机中心，随机手动，随机循环，REC-ON
各種信号入出力	输入：触发(TTL/开关)、同步信号、ready信号、event信号、IRIG 输出：触发、同步信号、ready信号、曝光中信号、记录中信号、IRIG-1pps
外部同步信号	0V～+12V(H水准+2.5～+12V)　可以和变频器同步
内存分区	至多可分64个区
dual slope快门	标配。更改曝光时间可以放大动态范围
数字接口	Gigabit Ethernet×2，SD卡槽×2 /Gigabit Ethernet×2，FAST Drive，USB3.0　※2
视频信号输出	NTSC/PAL×2、HD-SDI×2
外部控制	通过Gigabit Ethernet的PC控制（标配控制软件），遥控器，RS422控制

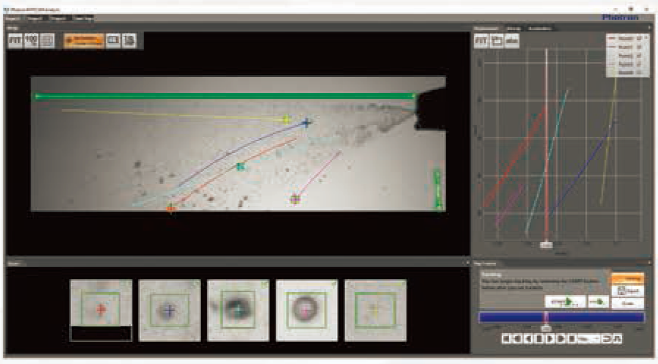

相机操控软件	对应多国语言（日、英、法、中）可以同时操控DAQ选件和相机搭配图像的拍摄、保存、重播，各种图像处理、文件转换功能
尺寸/重量	150 (W) × 261.6 (H) × 375.4 (D) mm / 10.4Kg（突起物、附件除外） 175.5 (W) × 261.6 (H) × 375.4 (D) mm / 11.1Kg（突起物、附件除外） ※2
保存温度/湿度	'-20℃～60℃/85%以下（不可有结露现象）
使用温度/湿度	0℃～45℃ / 85%以下(不可有结露现象)
AC电源	100～240V、50～60Hz、230VA
DC电源	20～36V、230VA
标准配件	电源适配器×1、AC电源线×1、DC电源线×1、 F接口(针对G型镜头)×1、C接口×1、镜头更换・调整用六角扳手×1个、I/O线×1、LAN线×1、相机操控用软件PFV×1、各种操作手册・质保证书×1部
选配件 ※3	专用便携箱，DAQ（波形测量仪）选配件，各种视频分析软件， EF镜头（遥控镜头）选配件，液晶遥控器，备用电源连接器（制作定制电缆用）、LAN连接器用防尘罩，4端口触发盒， FAST Drive (1TB)，FAST Drive 电缆，FAST Dock

※1: 根据贸易管理令，因所使用的国家不同而有所限制。
考虑在日本国外使用时，请咨询本公司。
※2: FAST Drive对应机型规格。
※3: 此外还备有拍摄所需的光源、镜头、各种夹具等。
可根据用途进行较好系统的提案，欢迎咨询。

拍摄速度（fps) ※1	分辨率（像素）	记录时间(秒)
		8GB型号		16GB型号		32GB型号		64GB型号
		8bit 记录时间(秒)	12bit 记录时间(秒)	8bit 记录时间(秒)	12bit 记录时间(秒)	8bit 记录时间(秒)	12bit 记录时间(秒)	8bit 记录时间(秒)	12bit 记录时间(秒)
50	1.024×1.024	163.720	109.100	327.560	218.320	655.240	436.780	1310.600	873.680
500		16.372	10.910	32.756	21.832	65.524	43.678	131.060	87.368
1.000		8.186	5.455	16.378	10.916	32.762	21.839	65.530	43.684
2.000		4.093	2.728	8.189	5.458	16.381	10.920	32.765	21.842
5.000		1.637	1.091	3.276	2.183	6.552	4.368	13.106	8.737
10.000		0.819	0.546	1.638	1.092	3.276	2.184	6.553	4.368
20.000		0.409	0.273	0.819	0.546	1.638	1.092	3.277	2.184
21.000	1.024×1.000	0.399	0.266	0.799	0.532	1.598	1.065	3.195	2.130
25.000	1.024×840	0.399	0.266	0.799	0.532	1.598	1.065	3.195	2.130
40.000	1.024×512	0.409	0.273	0.819	0.546	1.638	1.092	3.277	2.184
60.000	640×488	0.458	0.305	0.917	0.611	1.833	1.222	3.667	2.445
75.000	512×456	0.490	0.327	0.981	0.654	1.962	1.308	3.924	2.616
100.000	640×280	0.479	0.319	0.958	0.639	1.917	1.278	3.835	2.556
120.000	512×256	0.546	0.364	1.092	0.728	2.184	1.456	4.369	2.912
200.000	384×176	0.635	0.423	1.271	0.847	2.542	1.694	5.084	3.389

※1: 200K型号，使用屏障全帧分辨率功能，可以以最小128×8像素为最小单位，设置拍摄速度、分辨率。

1、军事领域：火药爆破分析.弹道分析.炸药爆炸，子弹出膛，火箭发射.烟火分析，防御装置设计，撞击分析，武器机械运动分析，火药点火过程，飞行分析，穿甲过程分析，枪火分析等；

2、生物医学领.高分辨率高速显微镜成像.细胞高速成像；生物力学；生物运动分析；动物仿真学；动物动作分析；人体步态分析；昆虫或鸟类翅膀运动；康复物理治疗.细胞、瓣膜运动、出血观察；吞咽、呼吸道鞭毛运动.汽车测试领域：安全气囊分析；机器人动作分析；摆臂分析；撞击试验；结构分析；防护装置性能测试；气缸喷流；

3、体育运动领域：仿真设备测试；运动动作姿态分析；冲线瞬间拍摄；羽毛球，网球，田径运动，兵乓球动作姿态分析；高尔夫动作；体育运动辅助训练；

4、影视制作领域：动画制作；广告摄影；电视电影；动画特效；

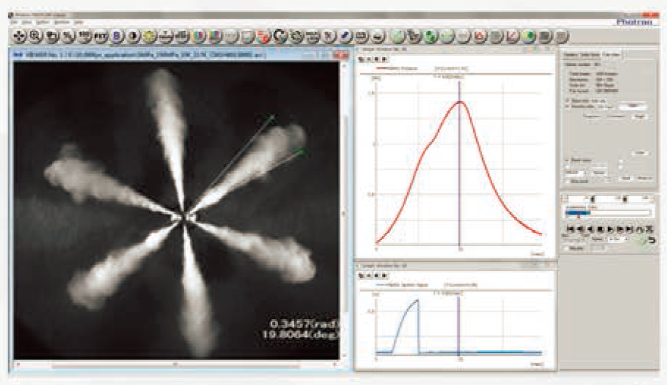

5、能源化工领域：气相流，粒子测速系统；化学结晶过程；喷流，喷雾流体分析，燃烧过程；火焰分析；微通道流；

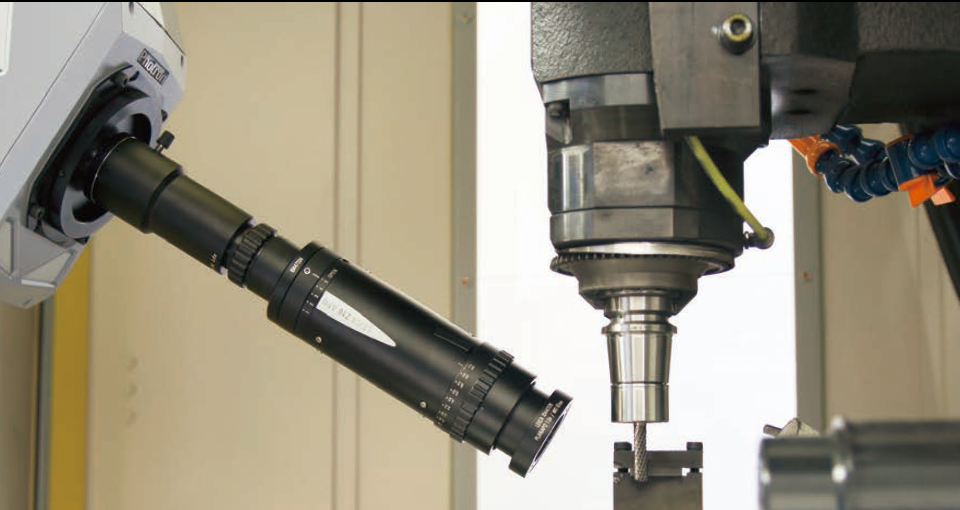

6、其他专业领域：跌落试验；振动分析；冲击分析；焊接；绕线；切削；压膜成型.印刷分析；瓶盖测试；烟草机械；运转动作分析或故障诊断，产品研发测试、力学弹性分析，放电分析等；
7、高速粒子成像测速；瞬间物理现象；高速碰撞研究；显微高速成像；汽车碰撞测试；材料测试；张力测试；显微镜学；气囊膨胀实验；快速流体观测；喷雾成像分析；流体力学；燃料注入；电闸放电；燃烧过程分析;半导体质量控制;自然界和医学上的快速成像研究;弹道学；超慢动作电影剪切；高速生物学现象观测（肌肉收缩）；交通控制等等；
