MAG64在线式红外热像仪
品牌：上海五铃光电 型号：MAG64 类型：在线式
测量范围：-20℃~150℃ 测量精度：±2℃或±2% 分辨率：640×480
尺寸：62×64×62mm 重量：0.33kg（不含镜头）
优良的测温性能
● 热像仪采用进口17μm640*480非制冷焦平面探测器，输出高信噪比的红外图像
● <40mk温度分辨率，图像更清晰，观测距离更远
● 采用低功耗无Heater操作，开机更迅速，测温更准确
● DDE数字图像细节增强技术，使得微小细节也得以清晰呈现
卓越的在线功能
● 采用100M以太网传输50Hz温度数据，组网方便、灵活、经济
● 可录制温度数据流并回放，完美重现历史场景，超分辨率回放
● 支持图像组播和广播，可多点同时采集带温度数据的数字图像
● 用户可换镜头获得不同测温范围或视场角，并准确测温
● 支持TF卡本地存储
卓越的集成功能
● 提供专业版应用程序、SDK、图像离线分析软件
● SDK导出60多个函数，可完全实现热像仪控制、图像处理和温度测量
● 接口丰富，易于集成
技术参数表
|
探测器
|
|
探测器类型
|
非制冷焦平面
|
|
波长范围
|
7.5~14μm
|
|
像素数
|
640×480
|
|
像素尺寸
|
17μm
|
|
帧率
|
50Hz
|
|
测温性能和图像性能
|
|
测温范围
|
参见下节“MAG62 系列热像仪测温分档”
|
|
测温精度
|
|
热灵敏度(NETD)
|
|
视场角
|
参见下节“MAG62 系列热像仪视场角分档”
|
|
角分辨率
|
|
调焦方式
|
电动/手动，电动镜头支持自动对焦，实时显示图像锐度以辅助人工对焦
|
|
清晰成像范围
|
0.3m~∞，部分型号镜头近端距离略大
|
|
发射率黑背景温度校正
|
根据输入发射率和背景温度自动校正，发射率 0.01~1 可调
|
|
滤光片或窗口透过率校正
|
根据输入透过率自动校正
|
|
大气透过率校正
|
根据气象参数自动计算大气透过率并校正温度
|
|
鼠标测温
|
实时显示光标点温度
|
|
测温模式
|
支持全局高低温追踪、全局平均温度、点、线、矩形、圆、椭圆、多边形等多种测温模式， 至多可添加 100 个测温对象。所有测温对象可独立设报警阈值范围、采样周期、绘制历史 温度曲线图
|
|
高低温报警
|
控制端声光报警，并记录日志，触发报警时可自动存储温度数据和图像快照。相机端报警 输出电平指示
|
|
辅助温度分析
|
相对温度分析、温度直方图分析，历史温度曲线图，线上温度曲线图
|
|
图像冻结
|
支持
|
|
显示增强
|
自动拉伸，带 DDE，图像亮度对比度可调，支持手动平台拉伸
|
|
调色板
|
白热、黑热、铁红、彩虹等 10 种
|
|
电子倍焦
|
2X、4X、全屏显示
|
|
数据存储
|
|
报告生成
|
Word 格式，带内容选择向导
|
|
测温对象
|
测温对象配置可存储到文件，可从文件读取。每个对象的代表性温度（例如最高温度）数 据可保存到文件
|
|
温度数据保存
|
自定义 MGT 格式可用离线分析软件处理，CSV 格式可用 EXCEL 查看
|
|
温度数据流保存
|
自定义 MGS 格式，可限制最大尺寸
|
|
温度数据流回放
|
回放带时间戳，可调节播放速度、冻结、循环播放，播放时可进行图像处理，可输出超分 辨率图像
|
|
红外图像保存
|
BMP 或 JPG 格式，可选带标记信息或不带标记信息
|
|
视频保存
|
MPEG 压缩，可选是否带用户标记信息，可限制最大尺寸
|
|
运行日志
|
自动记录，自动保存
|
|
网络连接
|
|
数据接口
|
100M 以太网，支持 RTSP、ONVIF、TCP、UDP、IP、DHCP、ARP、ICMP 等协议
|
|
IP 分配
|
动态 IP 和静态 IP，控制端集成 DHCP Server
|
|
组网方式
|
热像仪和电脑直连；通过局域网连接；热像仪在局域网内组播或广播等
|
|
心跳机制
|
支持
|
|
Ping
|
支持
|
|
环境参数
|
|
工作温度
|
-30~60℃，参见下节“MAG62 系列热像仪测温分档”
|
|
储存温度
|
-40~80℃
|
|
湿度
|
≤85%（非冷凝）
|
|
外壳防护等级
|
IP54，选配 IP54
|
|
冲击
|
300m/s2，脉冲持续时间 11ms，半正弦Δv=2.1m/s
|
|
振动
|
正弦 10~55Hz，位移幅值 0.15mm
|
|
电气接口
|
|
温度数据
|
100M 太网， RJ45 接口
|
|
模拟视频
|
NTSC/PAL，带最高温度、最低温度和平均温度显示，BNC 接口
|
|
串口
|
RS232，可控制云台
|
|
I/O
|
输入 FFC 触发、抓图触发、检测触发等，输出报警指示
|
|
调焦马达驱动
|
支持
|
|
电源
|
电源适配器输入 AC 100 ~240V，输出 DC 12V/1.25A，使用带自锁航空插头
|
|
功耗
|
3.0W
|
|
物理属性
|
|

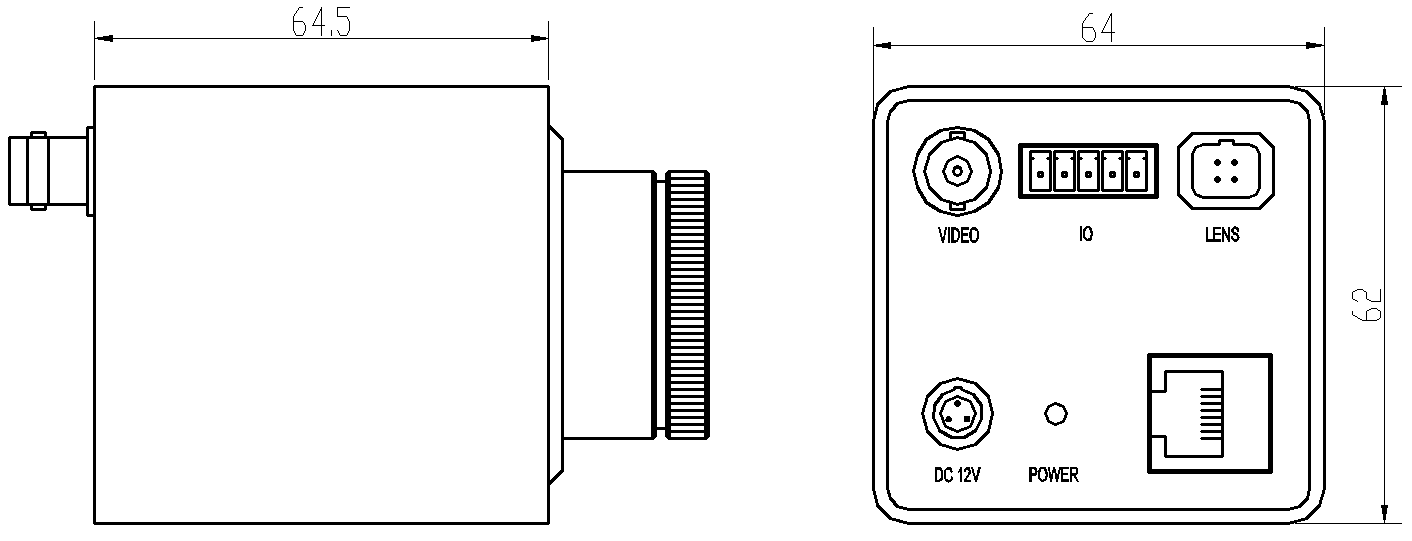

尺寸
|
64(L)x65(W)x67(H)
|
|
重量
|
0.33kg（不含镜头）
|
|

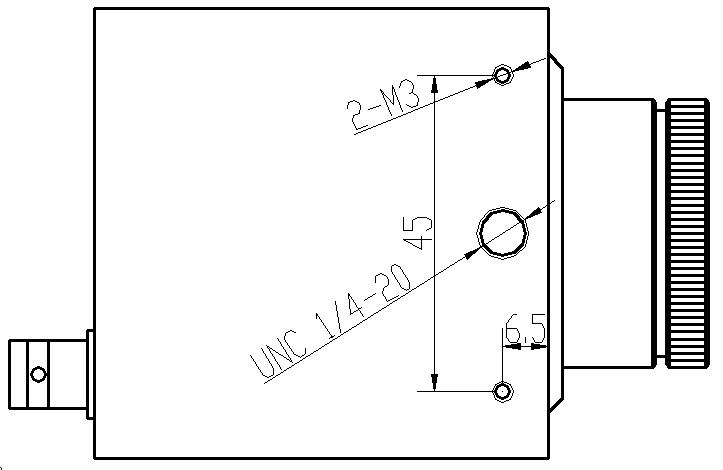

安装接口
|
UNC 1/4-20 标准三脚架接口, M3 螺纹接口
|
MAG62 系列热像仪测温分档
|
型号
|
测温范围
|
帧率
|
NETD
|
测温精度
|
标定环境温度
|
说明
|
|
MAG62AT
|
20~45℃
|
25 Hz
|
<40 mK
|
0.5℃
|
0~40℃
|
人体测温型
|
|
MAG62
|
-20~150℃
|
50 Hz
|
<60 mK
|
2℃或 2%
|
-10~50℃
|
常规型
|
|
MAG62
|
-20~300℃
|
50 Hz
|
<100 mK
|
2℃或 2%
|
-10~50℃
|
中温型
|
|
MAG62HT
|
一档-20~150℃ 二档 20~500℃
|
50Hz
|
一档 60 mK 二档 150mK
|
2℃或 2%
|
一档-10~50℃ 二档 0~50℃
|
中高温型，自动 换挡
|
|
MAG62HT
|
150~1000℃
|
50 Hz
|
\
|
2%
|
0~50℃
|
高温型
|
|
MAG62HT
|
250~1600℃
|
50 Hz
|
\
|
2%
|
0~50℃
|
高温型
|
|
其余测温范围请来电咨询
|
MAG62 系列热像仪视场角分档
|
焦距
|
视场角
|
角分辨率
|
镜头外形尺寸
|
人体探测/识别/辨认距离
|
车辆探测距离
|
|
15mm
|
42o×32o
|
1.13 mard
|
|
500m/120m/60m
|
1300m
|
|
25mm
|
25o×19o
|
0.68 mrad
|
|
820m/200m/100m
|
2100m
|
|
35mm
|
18o×14o
|
0.49 mrad
|
|
1200m/300m/150m
|
2900m
|
|
50mm
|
13o×10o
|
0.34 mrad
|
|
1600m/400m/200m
|
4100m
|
|
100mm
|
6.2o×4.7o
|
0.17mard
|
|
3200m/800m/400m
|
8200m
|
|
电动调焦/手动调焦可选，其余视场角请来电咨询
|
-

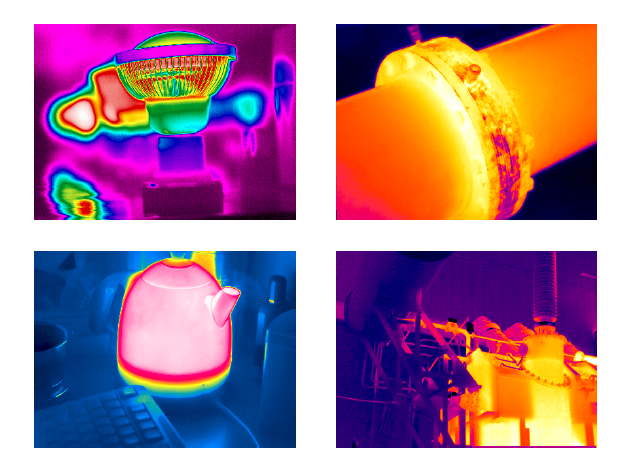

设备维护
-
故障检测
-
过程控制
-
科研生产
-
人体测温
-
安防监控
-
消防救援
