探测器

探测器类型

非制冷焦平面

波长范围

7.5~14μm

像素数

384×288

像素尺寸

17μm

帧率

50Hz

测温性能和图像性能

测温范围

参见下节“MAG32系列热像仪测温分档”

测温精度

热灵敏度(NETD)

视场角

参见下节“MAG32系列热像仪视场角分档”

角分辨率

调焦方式

电动/手动，电动镜头支持自动对焦，实时显示图像锐度以辅助人工对焦

清晰成像范围

0.3m~∞，部分型号镜头近端距离略大

发射率黑背景温度校正

根据输入发射率和背景温度自动校正，发射率0.01~1可调

滤光片或窗口透过率校正

根据输入透过率自动校正

大气透过率校正

根据气象参数自动计算大气透过率并校正温度

鼠标测温

实时显示光标点温度

测温模式

支持全局高低温追踪、全局平均温度、点、线、矩形、圆、椭圆、多边形等多种测温模式，最多可添加100个测温对象。所有测温对象可独立设报警阈值范围、采样周期、绘制历史温度曲线图

高低温报警

控制端声光报警，并记录日志，触发报警时可自动存储温度数据和图像快照。相机端报警输出电平指示

辅助温度分析

相对温度分析、温度直方图分析，历史温度曲线图，线上温度曲线图

图像冻结

支持

显示增强

自动拉伸，带DDE，图像亮度对比度可调，支持手动平台拉伸

调色板

白热、黑热、铁红、彩虹等10种

电子倍焦

2X、4X、全屏显示

数据存储

报告生成

Word格式，带内容选择向导

测温对象

测温对象配置可存储到文件，可从文件读取。每个对象的代表性温度（例如最高温度）数据可保存到文件

温度数据保存

自定义MGT格式可用离线分析软件处理，CSV格式可用EXCEL查看

温度数据流保存

自定义MGS格式，可限制最大尺寸

温度数据流回放

回放带时间戳，可调节播放速度、冻结、循环播放，播放时可进行图像处理，可输出超分辨率图像

红外图像保存

BMP或JPG格式，可选带标记信息或不带标记信息

视频保存

MPEG压缩，可选是否带用户标记信息，可限制最大尺寸

运行日志

自动记录，自动保存

网络连接

数据接口

100M以太网，支持RTSP、ONVIF、HTTP、FTP、TCP、UDP、IP、DHCP、ARP、ICMP等协议

IP分配

动态IP和静态IP，控制端集成DHCP Server

组网方式

热像仪和电脑直连；通过局域网连接；热像仪在局域网内组播或广播等

心跳机制

支持

环境参数

工作温度

-30~60℃，参见下节“MAG32系列热像仪测温分档”

储存温度

-40~80℃

湿度

≤85%（非冷凝）

外壳防护等级

IP54

冲击

25G，IEC68-2-29

振动

2G，IEC68-2-6

电磁兼容

符合CE/FCC标准

电气接口

温度数据

100M太网， RJ45接口

模拟视频

NTSC/PAL，带测温区域显示，BNC接口

串口

RS232，可控制云台

I/O

输入FFC触发、抓图触发、检测触发等，输出报警指示

调焦马达驱动

支持

电源

电源适配器输入AC 100 ~240V，输出DC 12V/1.25A，使用带自锁航空插头

功耗

2.0 W

物理属性

尺寸

64(L)x65(W)x62(H)

重量

0.28kg（不含镜头）

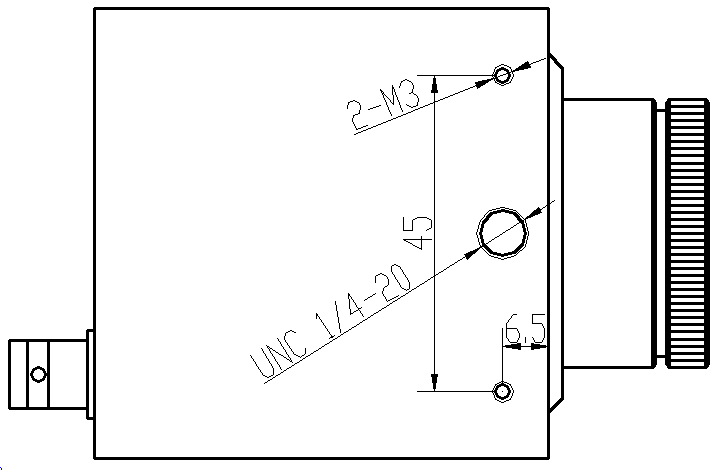

安装接口

UNC 1/4-20 标准三脚架接口, M3 螺纹接口

型号

测温范围

帧率

NETD

测温精度

标定环境温度

说明

MAG32AT

20~45℃

25 Hz

<40 mK

0.5℃

0~40℃

人体测温型

MAG32

-20~150℃

50 Hz

<60 mK

2℃或2%

-10~50℃

常规型

MAG32

-20~300℃

50 Hz

<100 mK

2℃或2%

-10~50℃

中温型

MAG32HT

一档-20~150℃

二档20~500℃

50Hz

一档60 mK

二档150mK

2℃或2%

一档-10~50℃

二档0~50℃

中高温型，自动换挡

MAG32HT

150~1000℃

50 Hz

\

2%

0~50℃

高温型

MAG32HT

250~1600℃

50 Hz

\

2%

0~50℃

高温型

其余测温范围请来电咨询

焦距

视场角

角分辨率

人体探测/识别/辨认距离

车辆探测距离

10mm

38^o×29^o

1.7 mard

310m/80m/40

840m

15mm

26^o×20^o

1.13 mard

500m/120m/60m

1300m

25mm

15^o×11.5^o

0.68 mrad

820m/210m/100m

2100m

40mm

9.4^o×7.1^o

0.43 mrad

1300m/340m/170m

3400m

60mm

6.3^o×4.7^o

0.28 mrad

2000m/500m/250m

5000m

100mm

3.7^o×2.8^o

0.17mard

33000m/840m/420m

8400m
