超微型光谱仪--UM1380/UM2380 拥有精简架构及较优化之光谱分析核心；微小化模组设计提供了各种系统整合之弹性，是嵌入式光谱量测仪的较优选择，甚至可应用於手提式装置；使用高灵敏度线型传感器提供高光学分辨率及快速光谱讯號反应。
| 类別 | 型號 | 波长范围 | 狭缝 | 分辨率 | 讯杂比 | 曝光时间 | 动態范围 | 热稳定性 |
|---|---|---|---|---|---|---|---|---|
| 照度、辉度、色彩 | UM2380 | 330-850 nm | 25 um | 5.5 nm | 150 | 1 ms-65 s | - | - |
| 型別 | 一般超微型 | 超小超微型 | 宽频超微型 | ||
|---|---|---|---|---|---|
| 型號 | UM1280 | UM1380 | UM1390 | AM1280 | |
| 感度强化版 | 型號 | UM2280 | UM2380 | UM2390 | AM2280 |
| 强化倍数 | 2.5倍 | 2 ~ 3倍 | ~ 1.5倍 | ||
| 特性 |
宽波段(330 ~ 850nm)、 高分辨率 |
宽波段 (330 ~ 850nm) |
垂直收光型 |
宽波段 (200 ~ 900nm) |
|
| 频谱响应范围 |
V: 380 ~ 780nm V2: 330 ~ 850nm |
DUV1: 200 ~ 900nm V6: 330 ~ 900nm |
|||
| 可选狭缝宽度 | 25 / 40 um | ||||
| 分辨率 (FWHM) | 5.5 ~ 10 nm | ||||
| 信噪比 | 150 | ||||
| 类比/数位 | 16 bit | ||||
| 暗讯號 | 52 counts RMS | ||||
| 杂散光 | < 0.5% | ||||
| 曝光时间 | 1ms ~ 65sec | ||||
| 传感器读出速率 | 2 MHz | ||||
| 外观尺寸 | 39.3 x 43.5 x 10.1 mm | 23.2 x 31 x 10 mm | 23.2 x 31 x 8.5 mm | 41.7 x 44 x 8.9 mm | |
| 重量 | 19g | ||||
| 电源 | 4.5 ~ 5.5v | ||||
| 输入光纤接头 | SMA905 | ||||
| 电子接口 | CCD I/F (8 Pins) | ||||
| 控制主板 | CB-56M2 | ||||
| 控制主板电子接口 | USB2.0, UART, GPIO | ||||
| 滤光 | 2阶、3阶光排除 | ||||
| 適用环境 |
温度：储存温度: -30℃ to +70℃ & 操作温度: -10℃ to +50℃ 湿度: 0% - 90% 非冷凝 |
||||
超微型光谱仪--UM1380/UM2380 以微型晶片光柵取代传统光谱仪「准直面镜-平面光柵-聚焦面镜」架构，仅需一微型晶片光柵即能完成分光及聚焦的功能。 我们利用：
● 光路系统模擬，开发出非球面(凹面)及消除二阶绕射光与杂散光设计；
● 经由专利演算法计算其曲率与光跡，可消除像差並提高分辨率；
● 採半导体深蚀刻製程技术製造；
● 专利杂散光校正演算法；
● 使用高灵敏度线型传感器；
● 自由选配Wi-Fi模组；

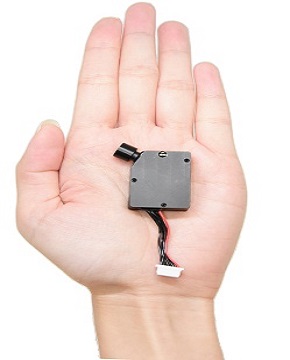

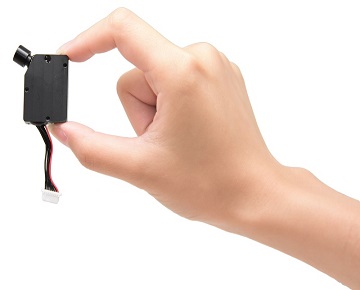

达到体积极小 (非常轻仅19 gw、非常小仅23 x 31 x 8.5 mm3 )、宽波段(达200~900nm)、高灵敏度、高分辨率及低杂散光 (<0.5%) 等五大优势。使用者可使用8到16 pin接头外接电缆控制CCD传感器，提供各种系统整合之弹性，做为嵌入式光谱量测，甚至可应用於手提式装置，实现掌上型智慧光谱系统！
